ARP 75 » VHF http://www.arp75.org Bienvenue sur l'ARP Radio-Club de Paris Wed, 20 Sep 2023 10:34:06 +0000 fr-FR hourly 1 https://wordpress.org/?v=3.8.41 F6KVP/75 actif pendant la Coupe du REF VHF http://www.arp75.org/?p=1532 http://www.arp75.org/?p=1532#comments Mon, 09 Jun 2014 15:31:31 +0000 http://www.arp75.org/?p=1532 Modeste participation de F6KVP au Championnat de France VHF Samedi dernier. 20 QSO ont été réalisés depuis le 20e arrondissement sur les bandes 144, 432 et 10 GHz.

CdF_VHF_2014_F6KVP

Le balcon de F6FVY exposé ouest a été totalement réquisitionné pour permettre d’installer les antennes, à savoir une HB9CV 144/432 prêtée par Jean-Pierre F10298, et la station 10 GHz prêtée par Hervé F5HRY (8 W / Parabole 60 cm offset).

f6kvp_75_LR

La plus grande distance parcourue a été F6APE/49 à 279 km qui a été contacté sur 2m et 3cm. F6KNB/33 a été entendu plusieurs fois, mais les conditions trop modestes n’ont pas permis le QSO.

]]> http://www.arp75.org/?feed=rss2&p=1532 1 Antenne Yagi VHF 5 éléments http://www.arp75.org/?p=66 http://www.arp75.org/?p=66#comments Fri, 03 Jan 2014 15:47:49 +0000 http://www.arp75.org/arp75_wp/?p=66 Cet été 2013, l’envie de refaire un peu de BLU en 144 MHz m’a repris mais ma vielle 2 X 9 éléments croisées Tonna ayant rendue l’âme il y a longtemps déjà, je me suis décidé à construire rapidement une Yagi de petite dimension. Un rapide tour sur le web m’a conduit sur le site de DK7ZB (http://www.qsl.net/dk7zb/start1.htm), site sur lequel j’avais trouvé les plans d’une autre Yagi 5 éléments portable que j’avais réalisée il y a quelques années déjà (autre article à venir !).

Pour la partie mécanique, je suis reparti d’une vielle antenne VHF bande TV (j’ai seulement conservé le boom, les attaches d’éléments et la fixation de mat). Le plus long de l’opération a été la séance papier de verre ! Le reste provient d’une grande enseigne de bricolage. Quelques heures de travail et voilà le résultat. Et en prime, le lendemain de l’installation sur le toit, quelques premiers QSO entre mon QTH portable dans l’Allier, la région parisienne et le Sud-Ouest avec les 50W de mon FT-857. Elle est pas belle la vie !
20130807_185413-Modifier

20130807_185516-Modifier

20130807_190845-Modifier

]]> http://www.arp75.org/?feed=rss2&p=66 0 Le Raspberry PI transformé en émetteur FM VHF ! http://www.arp75.org/?p=789 http://www.arp75.org/?p=789#comments Tue, 11 Dec 2012 22:24:21 +0000 http://www.arp75.org/?p=789 Voici une modification de plus pour ce petit ordinateur : le transformer en un émetteur FM dans la bande VHF ! Génial !

Pour l’instant, il ne faut pas être trop regardant sur les caractéristiques du signal de sortie, mais cela va s’améliorer…

Merci à Laurent F6FVY pour l’info.  ;-)



]]> http://www.arp75.org/?feed=rss2&p=789 0 Les joies de la propagation troposphérique en VHF ! http://www.arp75.org/?p=1104 http://www.arp75.org/?p=1104#comments Fri, 26 Oct 2012 20:19:38 +0000 http://www.arp75.org/?p=1104 Nous avons eu une belle montée de propagation en VHF de type propagation troposphérique. Le beau brouillard a favorisé cette propagation particulière en cette saison en jouant le rôle d’un guide d’onde diélectrique. Thierry F4EOB établit ses propres records en petite puissance avec 2 watts en SSB. Le précédent était de 500 kms avec une antenne yagi 2 éléments depuis Montmartre, Paris 18ème.

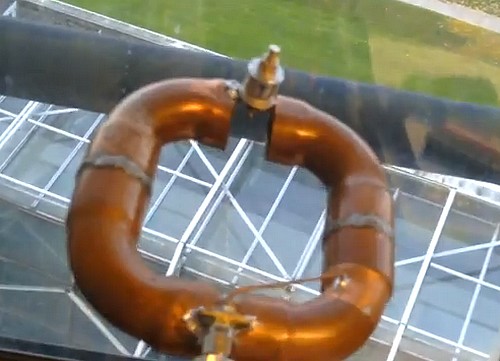

Il s’est servi cette fois-ci d’une antenne boucle VHF de 10 cm de diamètre en tube de cuivre de 22 mm, utilisée pour faire des démonstrations lors de travaux pratiques d’antennes à l’Université Paris-Est où il exerce le métier d’enseignant-chercheur après avoir soutenu en 2010 sa thèse de doctorat d’Electronique Optronique et Systèmes.

Le rendement de cette petite antenne boucle est estimée à 75 % en simulation et son gain tourne autour de 0 dBi.

Antenne_boucle_2m_f4eob

Durant l’après-midi du 24/10/2012, il avait déjà entendu une station amateur suisse qui passait via un relais à 150 km au Nord de Paris. Thierry a profité de cette propagation VHF à grande distance. Il a donc allumé le Tx, ouvert la fenêtre du bureau, branché la boucle au Tx et hop, une station amateur allemande DF5NK à 650 km report 54 (qra locator JN59PM), puis une station tchèque OK1DOL 775 kms report 44 (qra locator JN69OS) ! Et avec une PAR d’environ 1 watt compte-tenu des pertes connecteur et du rendement de la boucle…

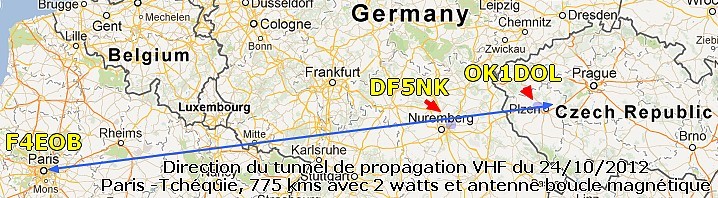

On constate que les trois stations s'alignent exactement sur un axe.

On constate que les trois stations s’alignent exactement sur un axe.

Voici les vidéos de ces QSO :

Liaison avec la station allemande DF5NK

Liaison avec la station tchèque OK1DOL

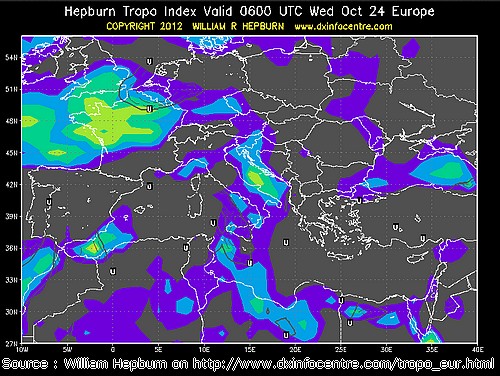

hepburn_tropo_index_24122012Thierry a d’autres projets, notamment celui de construire une antenne selon le principe Yagi mais constituée de boucles magnétiques. Cela ne sera pas facile à régler et la bande passante prévisible ridicule mais c’est un beau défi !

73 de la part de Thierry, F4EOB 33/92.

]]> http://www.arp75.org/?feed=rss2&p=1104 0
